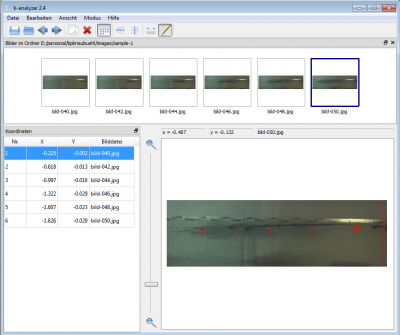

Das Anwendungsfenster von k-analyzer ist in drei Bereiche aufgeteilt.

• Im Hauptbereich wird das aktuelle Bild angezeigt.
• Im Vorschaufenster werden Vorschaubilder aller Bilddateien im geöffneten Ordner dargestellt.
• In der Koordinaten-Tabelle sind die Koordinaten aller auf dem Bild eingetragenen Punkte ersichtlich.

Das Vorschaufenster und die Koordinatentabelle können durch fassen an der Titelleiste und herumziehen nach Wunsch angeordnet werden.

Mit dem Programm können sowohl einzelne Bilder als auch Bildfolgen (z.B. aus einem Video extrahierte Bilder) analysiert werden.

• Mit dem Menüpunkt Datei / Bilddatei öffnen wird ein einzelnes Bild zu Analyse geöffnet.
• Mit Datei / Ordner öffnen wird ein Ordner mit Bilddateien zur Analyse geöffnet.

Wenn ein Ordner geöffnet wird, so wird für alle Bilddateien in diesem Ordner das gleiche Koordinatensystem verwendet. Punkte, die in einem Bild eingetragen werden, sind in allen Bildern im gleichen Ordner sichtbar.

Um auf dem Bild ein Koordinatensystem einzurichten, muss mit dem Menüpunkt Modus / Kalibrieren in den Kalibrierungs-Modus gewechselt werden. Nun kann auf dem Bild der Ursprung des Koordinatensystems nach Belieben platziert werden. Die Skala wird festgelegt, indem der Massstabs (die rote Linie mit Zahl) auf einer Strecke mit bekannter Länge im Bild platziert wird. Durch Klicken auf die Zahl kann die Länge des Massstabs festgelegt werden.

Wenn die Kalibrierung erfolgt ist, kann mit dem Menüpunkt Modus / Punkte bearbeiten in den Bearbeitungsmodus gewechselt werden. Nun kann durch einen Klick auf das Bild ein Punkt festgelegt werden. Punkte können auch verschoben werden.

• Vergrössert/verkleinert wird das Bild mit dem Skalierungsregler links vom Bild oder mit dem Mausrad.
• Durch klicken auf das Vorschaubild oder mit den Pfeiltasten Links und Rechts wird zu einem anderen Bild im Ordner gewechselt.
